| La struttura dell'hangar | ||
| Questa
struttura è quasi completa! Ma ora vorrei fare alcune precisazioni tecnico/storiche: Dopo aver visto le varie foto della Robert E. Peary, ho notato alcuni cambiamenti nel corso della vita operativa della nave! Innanzitutto prendiamo dei precisi riferimenti; La nave dalla data della sua entrata in servizio aveva installato a poppa il sistema missilistico Sea Sparrow, ma dalla fine degli anni 80 e circa dal 1986 in poi, questo sistema fu sostituito dal Phalanx CIWS! Il kit, per come è strutturato, è collocato storicamente da 1986 circa in poi! Cercando sempre in internet, alla fine sono riuscito a trovare una foto di scarsa qualità, dove è possibile vedere la Peary di profilo, anche se un pò malconcia, ma proprio da questa foto si notano dei particolari: A) Il telaio che sostiene l'antenna a stilo a poppavia è colorato completamente in rosso! La colorazione di questo dettaglio, non era uguale per tutte, infatti ho visto che su alcune era in grigio chiaro, altre parzialmente in rosso e infine, come la Peary tutto in rosso! Pertanto ho modificato la colorazione di questo dettaglio in corsa; B) Sempre da questa foto, ho notato inoltre, che sul mack era stampato il "ribbon" Navy Battle "doppia E" (E di colore rosso con due barre rosse sotto). Ho applicato anche le previste decal, un segnale posto sopra la postazione di rifornimento laterale poppiera! Attenzione... le decal del kit suggeriscono l'applicazione di queste decal con il triangolino giallo posizionato verso l'alto! "Sbagliato" il triangolino giallo deve stare in basso!! Sono stupidagini... ma se si vuole realizzare un modello il più preciso possibile, si dovrà tener conto anche di questi piccoli particolari. Su questa struttura manca solo una battagliola e qualche ritocco di colore. Poi sarà pronta per essere fissata sullo scafo. |
||
 |
 |
|
 |
|
 |

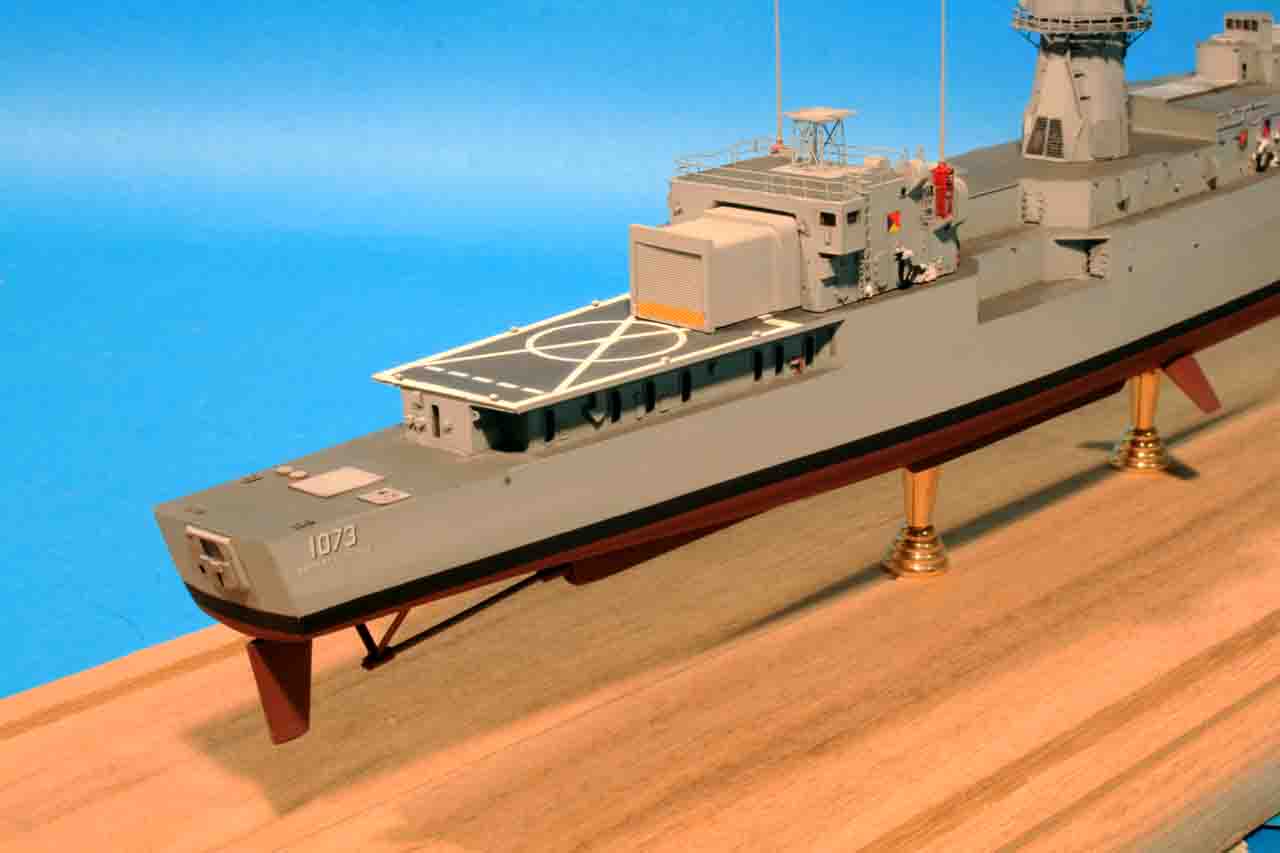

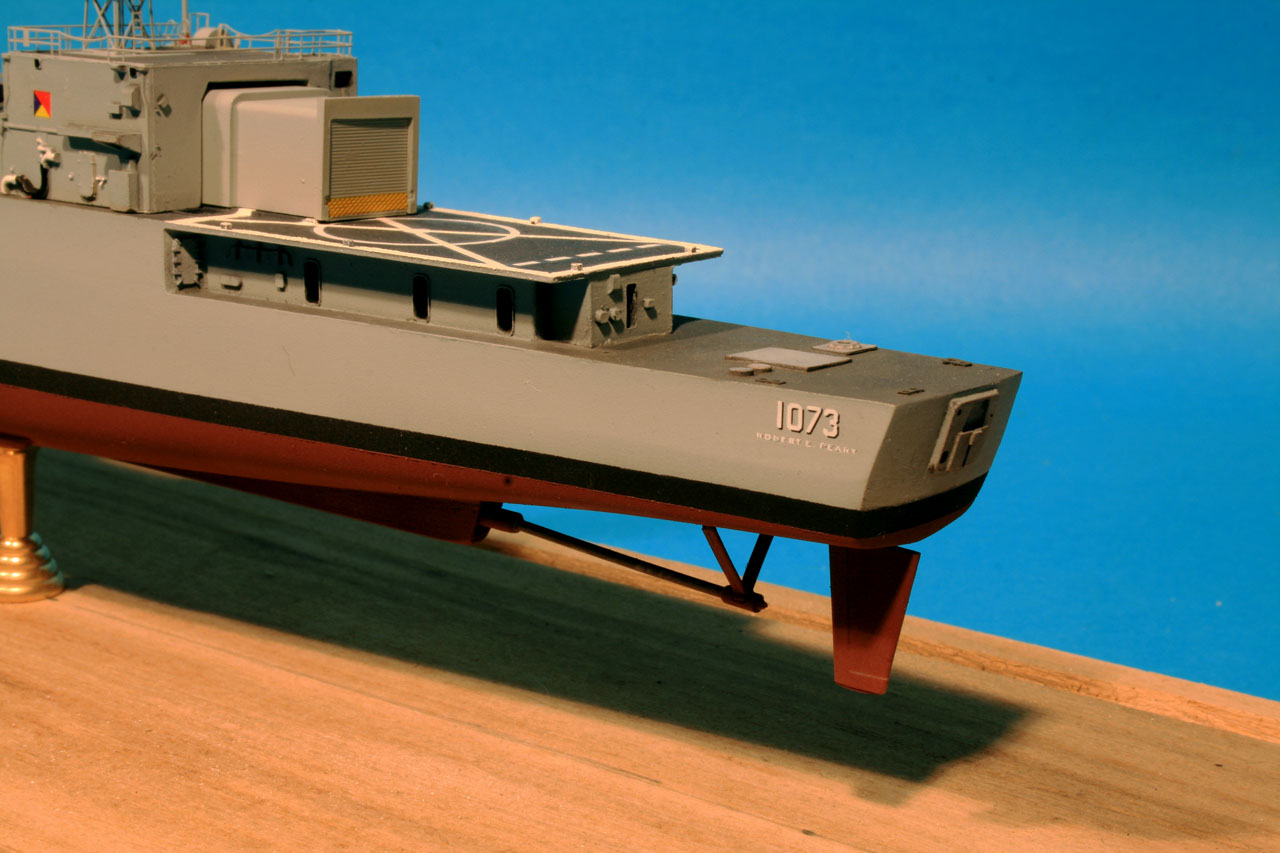

| Giunti
a questo punto, è preferibile applicare tutte le decal
previste
per questo modello, anche sullo scafo, prima di andare avanti
con
la miriade di dettagli sul ponte e le rimanenti sovrastrutture. La tecnica è la solita: solo sulle zone interessate per le decal si applica una leggera mano di trasparente lucido con aerografo, appena asciutto, con un pennellino a setola morbida si utilizza il liquido "SET" della Microscale che previene la formazione di bolle d'aria e pulisce la superficie dove verrà applicata la decal, successivamente si applica la decal e si utilizza il secondo liquido "SOL" (Fig. A) che è un ammorbidente per decal e favorisce una perfetta adesione della decal sulla superficie! Quando tutto è asciutto, sempre sulla limitata zona della decal, si applica con aerografo una mano di trasparente opaco! Solo un avvertenza/consiglio: prima di fare tutto questo, verificate la compatibilità del trasparente lucido e opaco. Verifica da fare non sul modello ma su di una superficie plastica o resina non utilizzata! Questo è importante perchè in caso di incompatibilità di sostanze chimiche o addirittura di colori vecchi... si possono avere alla fine delle spiacevoli sorprese! |
||
A |
 |
 |
 |
||
 |
 |
 |

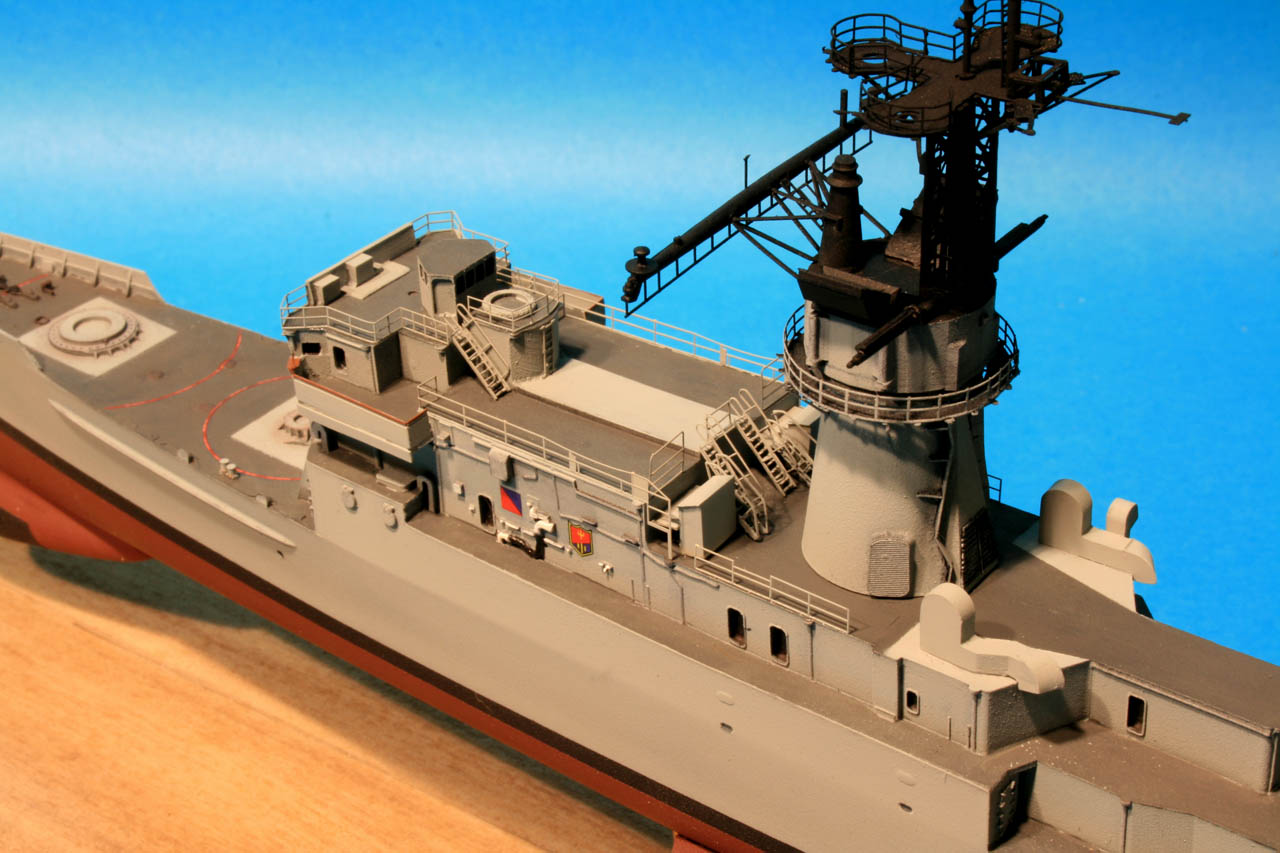

| Carissimi amici raggiunta questa fase della realizzazione, è preferibile iniziare a posizionare le numerose battagliole previste per questo modello! Ho iniziato da poppa, trovando anche qui qualche problemino con le fotoincisioni. Nelle foto (A e B) sotto, è possibile vedere la battagliola sul ponte di coperta ed il telaio verticale che terminava sotto il ponte di volo (indicato dalle frecce blu), ebbene questa parte, oltre ad essere un unico pezzo di fotoincisione, era anche troppo alta in altezza, e non di poco! In pratica ho dovuto ridurre l'altezza dei supporti tagliandoli, pertanto presumo un errore di progettazione delle fotoincisioni e, infine, rifinire il bordo esterno del ponte di volo! Proprio in questa zona, successivamente, si dovranno applicare le reti di protezione lungo tutto il perimetro del ponte di volo. Nelle altre foto sono visibili le applicazioni di altre battagliole sopra e dietro la struttura della Plancia ed il completamento delle ali di plancia, per fortuna, almeno qui .... normale routine! Completata anche la zona prodiera con catene (simulate da fotoincisioni) e l'unica ancora sul mascone di sinistra, quest'ultima è realizzata completamente in fotoinciso ed è composta da tre parti. Personalmente quest'ultima l'avrei preferita in resina! |
||
 |
|
 |
| I
supporti indicati dalle frecce sono stati notevolmente ridotti in altezza |
A |
B |
 |
 |
 |
 |
  |
|
| Nel frattempo preparo anche
l'armamento principale. L'artiglieria prodiera, cannone MK 42 da 127 mm è da kit, completo di canna in ottone tornito, molto ben realizzato. Mentre il lanciatore a 8 celle per missili ASROC e Harpoon proviene dal set in resina della Veteran Model! Quello del kit è comunque ben realizzato... ma è un pezzo unico! Mentre quello della Veteran consente di scegliere la posizione dei lanciatori oltre ad essere leggermente più dettagliato. Sostanzialmente stesso parere anche per il sistema di difesa di punto Phalanx CIWS, proveniente dal set Veteran, questo dettaglio è solo un pò più definito! |
||
 |
 |
 |
 |
 |
 |
 |
Alcune
immagini relative all'armamento della USS Fanning (FF 1076) |
 |
 |
|
|
