| Sovrastruttura principale |
| Bene, ci siamo quasi con la prima sovrastruttura! Mancano solo pochissimi dettagli da applicare, pertanto credo che sia giunto il momento di fissarla definitivamente al ponte e poi completare. Sotto le foto della sovrastruttura. | ||
 |
 |
 |
 |
 |
|

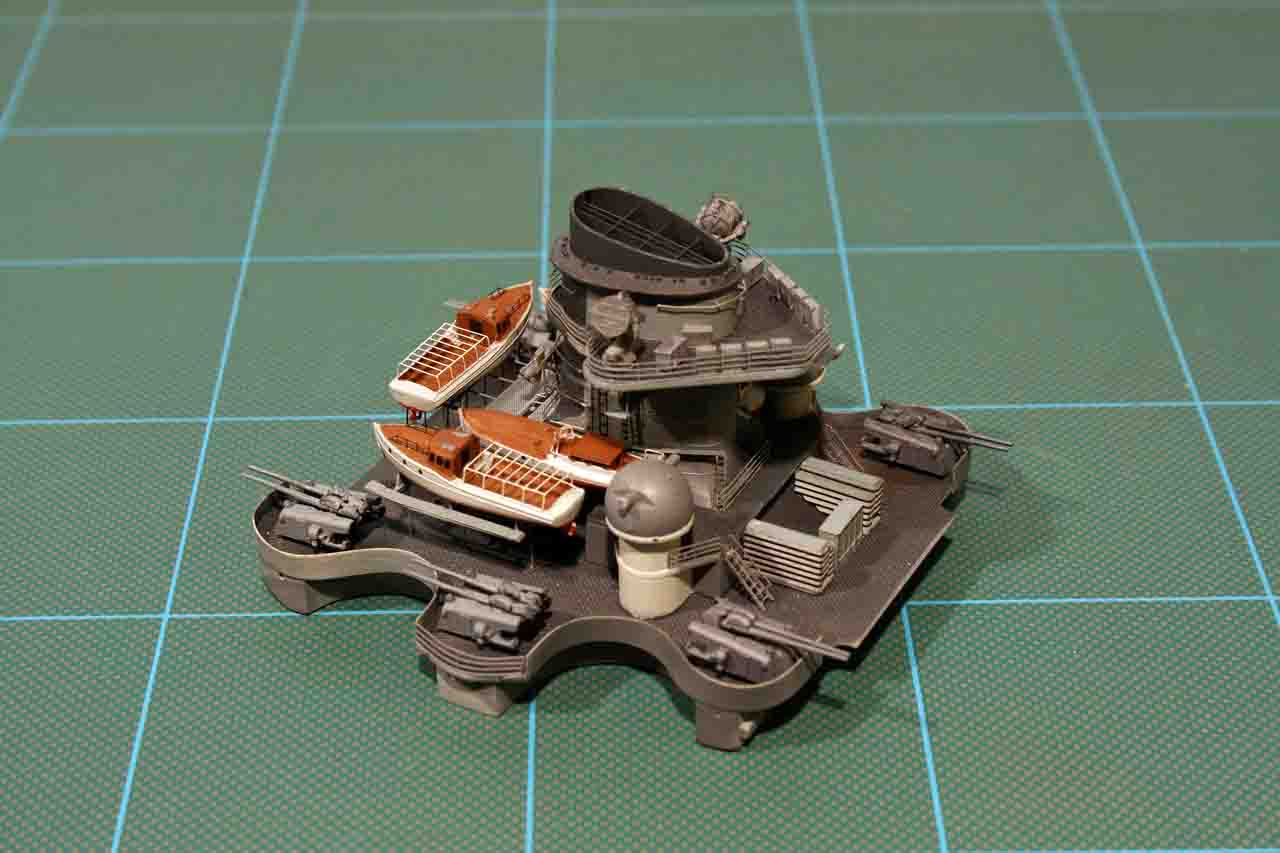

| Seconda sovrastruttura - fumaiuolo - lance | ||
 |
 |
 |
 |
|
|
|
 |
|
| A
questo punto la sovrastruttura centrale è completa. Montata
anche la Flak C 38 (20 mm x 4), la vedete posizionata sulla grande
piattaforma del fumaiuolo, insieme a 4 mitragliatrici singole da 20 mm. Nota importante: La Flak C 38 non è compresa nel kit Dragon 1941, per fortuna ho trovato il set della Veteran Model. Sullo Scharnhorst nel 1943 vi erano posizionati ben 5 impianti ! Ora il tutto è fissato sul ponte, pertanto si possono aggiungere le scalette a 45° e altri dettagli. Poi avanti con l'ultima sovrastruttura... quella poppiera ... Hangar e tripode. |
||
 |
 |
 |
  |
 |
|
 |
 |
 |
| Terza sovrastruttura - Hangar - tripode | ||
| Anche
se questa sovrastruttura è già a buon punto di
assemblaggio, va completata con un gran numero di dettagli. A partire
dalle lance, avvolgitori di cavo, numerose casse di munizionamento e
armadietti, proiettori sul tripode, le due grandi gru ai lati che
potete già vedere in foto sotto. Quest'ultime sono quasi
complete e posate per prova col "patafix" , saranno completate solo
poco prima del fissaggio definitivo. In ultimo tutto l'armamento
leggero, battagliole e qualche scaletta qua e la..... e tutti i fili che sono sempre tanti! |
||
 |
 |
 |
 |
 |
|
| Applicati quasi tutti i fili sull'alto tripode, quindi a questo punto si può fissare definitivamente la sovrastruttura sul ponte, che è completa all' 80% ! | ||
 |
 |
 |
| In questo step, vi visualizzo piccole autocostruzioni e una invisibile ma importante modifica! Premetto che questo kit Dragon è riferito al 1941, pertanto nella scatola mancano alcuni dettagli che sono applicabili solo per la versione 1943! Ovvero i due impianti trinati lanciasiluri, un contenitore per siluri di riserva posto allineato subito a poppavia del lanciasiluri. Fin qui nulla di speciale! Il problema sorge quando si monta la torretta binata che è esattamente al suo fianco. Se non modifichiamo la torretta il tutto è irrealistico, questa va innalzata di qualche millimetro, in quanto dovrà ruotare al di sopra del contenitore! Nelle foto, la zona interessata come sempre, è evidenziata con le freccette blu! |
||
 |
 |
 |
 |
||
|
 |
|
| Ancora un piccolo interrogativo... alla fine della sovrastruttura poppiera, il kit predispone una piccola gru, che in molti disegni/profili scompare! Allora domandona, la metto oppure no? Vado a vedere le poche e pessime foto a disposizione e in una, giusto un po s'intravede la gru, la nave nella foto ha lo schema pertanto è stata scattata fine 1943. Mi sbaglio? Guardate un po anche voi! Ho deciso di applicarla. |
||
 unico disegno che riporta la gru! |
nella foto al lato con la freccia indico quello che sembra essere la gru! E' palesemente riferita alla fine del '43 |
 |
 |
 |
 |
| Manca veramente poco! Si aggiungono molti dettagli a poppa... | ||
 |
 |
 |
 |
 |
|

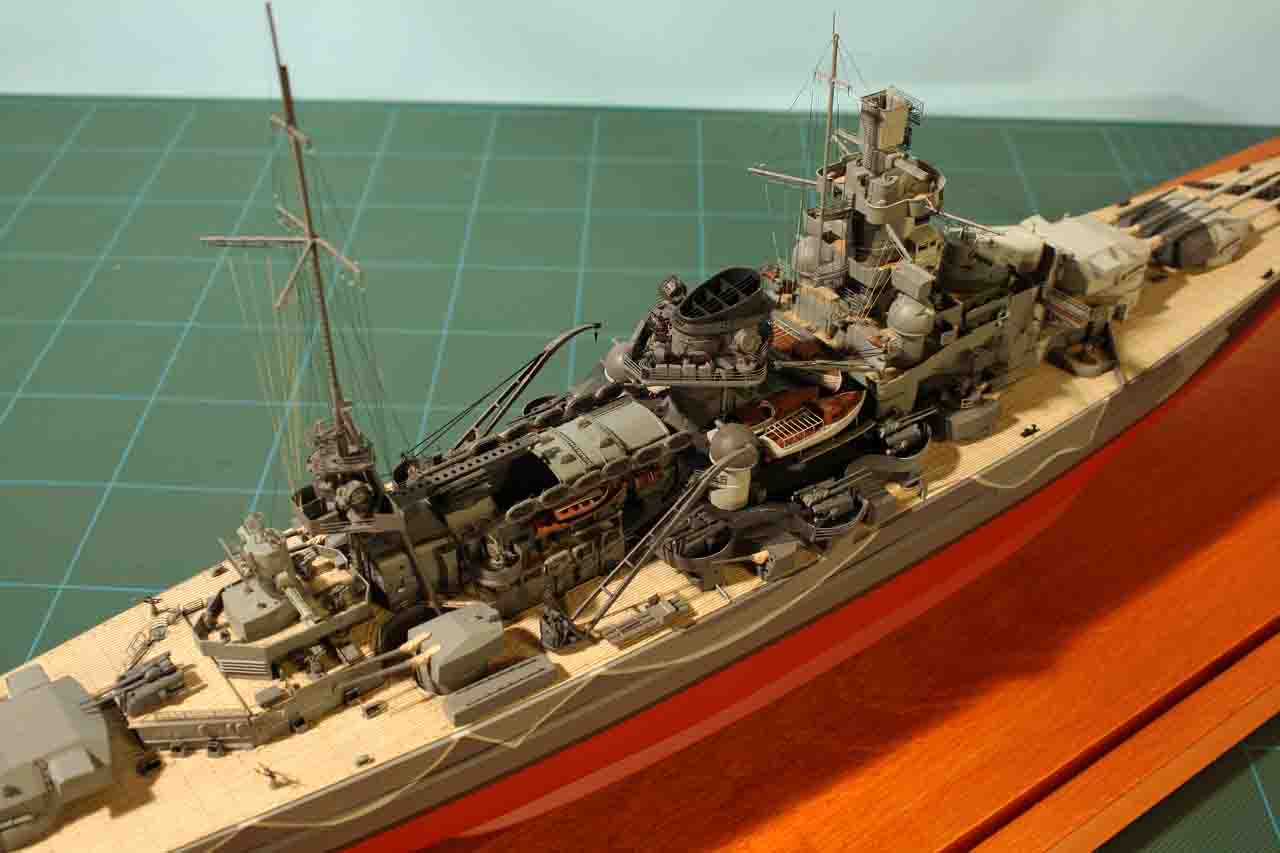

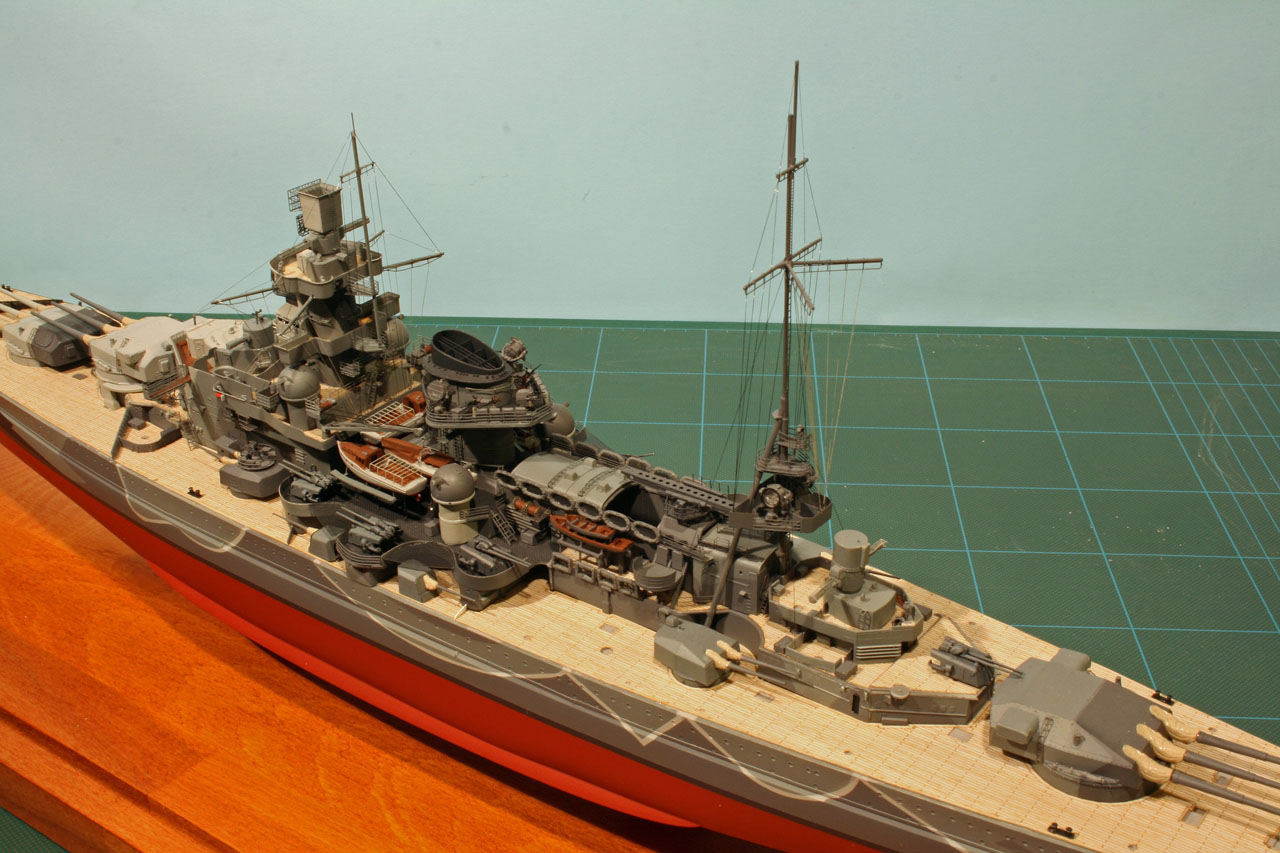

| Un ripensamento... ho smontato la piccola gru di poppa, in quanto i disegni non la riportano e la foto non è chiara, anzi quelle che si vedono potrebbero essere le due canne del pezzo doppio da 105mm!! Allora niente, la gru non c'è più! Nel frattempo è stato completato l'armamento e tanti dettagli sul ponte, ma non è ancora finita! |
||
 |
 |
 |
 |
 |
|
| Arado Ar 196 - battagliole di ponte | ||
 |
 |
 |
 |
|
 |
 |
 battagliole della sezione di prua |
 |
 |
Piccola nota: le lance sul ponte vanno posizionate come nelle foto su, rizzate sulle apposite selle e senza le gru! A quel tempo la nave era operativa e pertanto non aveva le gru montate davanti alla torre binata. Con una bordata in quella direzione, sarebbe tutto distrutto! |
 |

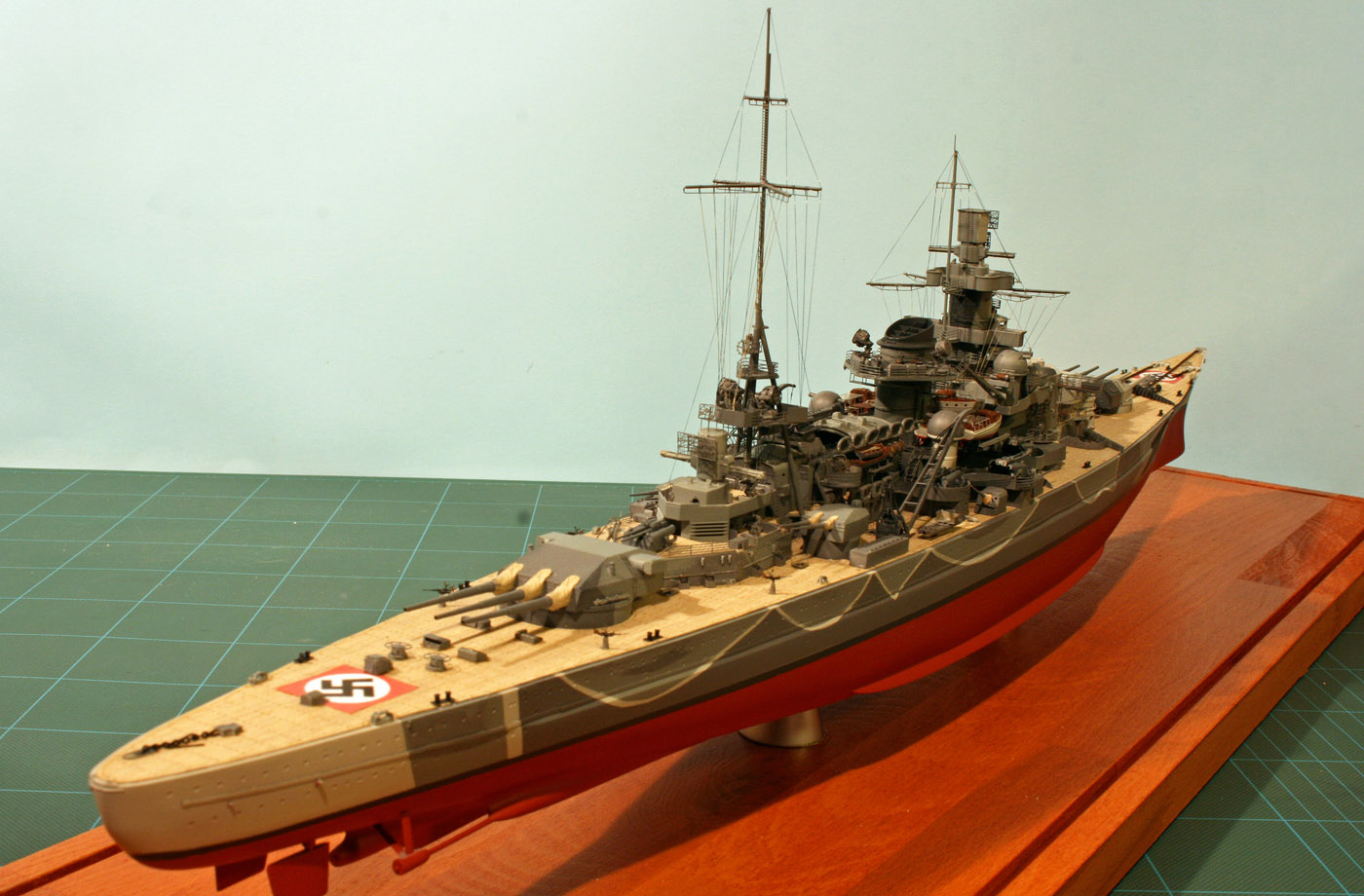

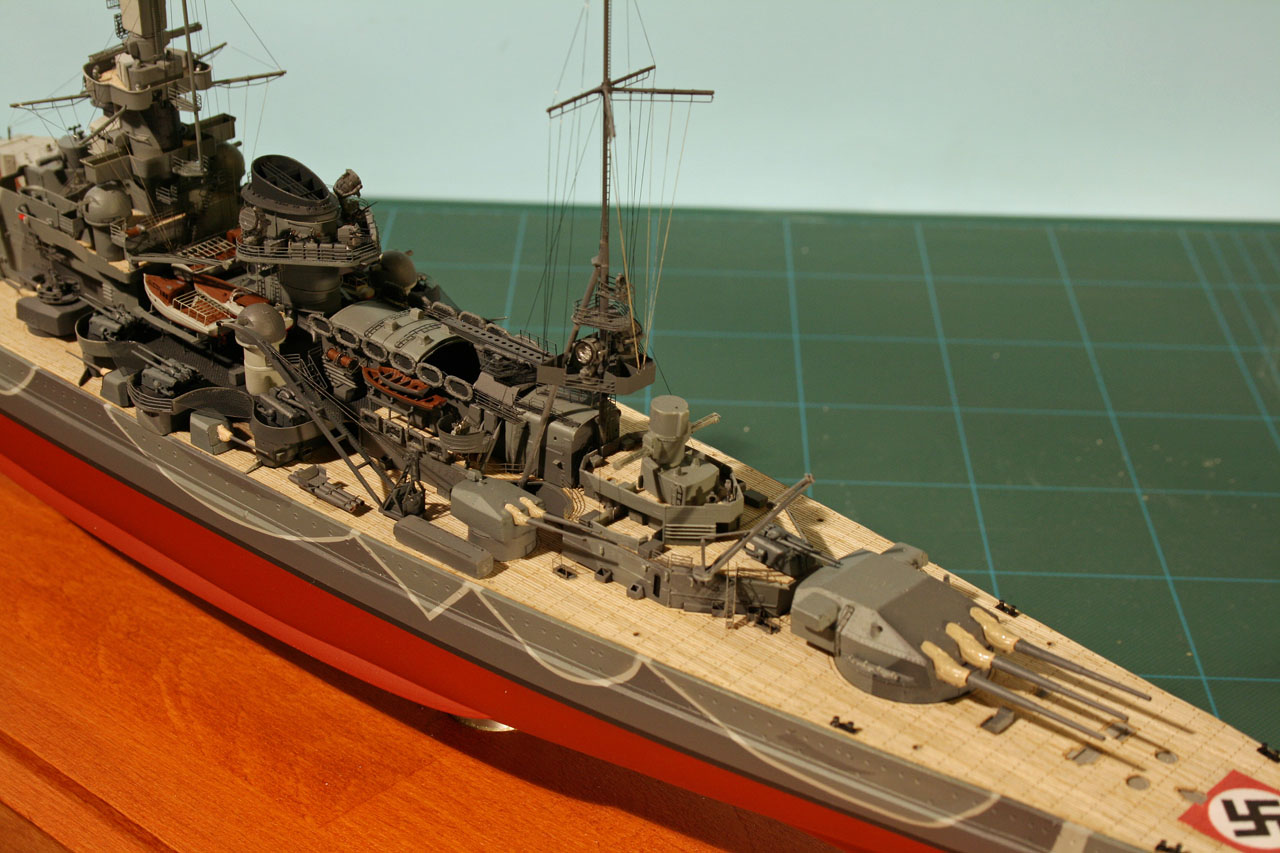

| A
questo punto il modello è finito, applicate le battagliole sul
ponte, tutti i fili, le tre eliche in metallo! Manca solo la bandiera e
qualche asta sulle murate, la base in legno è già dal
vetraio e le targhette serigrafate in fase di realizzazione. Direi ci
siamo! Le foto del modello finito le farò quando tutto è
pronto e a posto! Un saluto a tutti e grazie per la vostra pazienza A breve si ripartirà con un altro WIP ...... La Giulio Cesare in resina! |
||
 |
 |
 |
 |
 |
 |
|
|
