Sommergibile
Classe Nazario Sauro I e II serie
Marina Militare Italiana
scala
1/350 versioni "full hull" e "waterline"
Fecia di Cossato (SSK 519)
|
|
|
Amici modellisti
sono lieto di presentarvi quasi in
anteprima, una
delle ultimissime novità in casa Regia Marina Mas. Una
splendida
realizzazione in resina del notissimo sommergibile italiano; due kit
che consentono la realizzazione del battello nella I o II serie ed
identificati nel nutrito catalogo di Regia Marina con le sigle MMI 039
versione waterline e MMI 038 per quella full hull.
La qualità del kit
è veramente
notevole, nonostante la scala 1/350 e le conseguenti piccole dimensioni
del modello.....appena 18 cm.
Numerosissimi sono i dettagli
già esistenti
sullo scafo, grazie alla maniacale realizzazione del master da parte di
Giampiero Galeotti, mentre le poche parti che compongono il kit le
troviamo su di una barretta in resina (timoni , periscopio, antenne ed
altre robette ...)
La versione "full Hull" è
dotata, inoltre,
di un comodissimo supporto (in resina) per il modello.
Di ottima qualità sono le
decal e la
lastra di fotoincisioni, anche queste di produzione Regia Marina;
con essa si completa il kit di portelli, elica falcata,
scalette,
mini draglie, griglie.....insomma tutto quello che occorre
per
una buona e completa realizzazione.
Le istruzioni, differenti per le due
versioni, sono
magistralmente organizzate e, guidano il modellista, senza alcun
problema ad un corretto assemblaggio del modello. Importante la guida
colori, dove vengono suggeriti chiaramente i colori da utilizzare.
Cosa dire di più! Le foto di
questa galleria,
sicuramente scioglieranno qualsiasi eventuale dubbio, pertanto
complimenti da parte mia a Giampiero e, per voi modellisti
navali
una gran bella novità da non perdere!
Il
kit foto by Luciano Rizzato
|
|
|
|
|
|
|
|
|
|
|
|
Le
istruzioni dei modelli
"full hull e waterline" |
|
|
|
|
|
|
SCHEDA
TECNICA – SSK CLASSE SAURO
I battelli
della classe Sauro costituiscono l'attuale flotta subacquea della
Marina
Militare Italiana. Costruiti dalla Fincantieri di Monfalcone (GO),
hanno sostituito
i precedenti sommergibili della classe Toti ed i battelli americani
della classe
Romei.
Di questa classe di SSK, attualmente
sono rimasti in servizio
solo la III e IV serie, ma si aggiungono i nuovissimi
Classe Todaro,
in fase di consegna alla Marina Militare Italiana
Dimensioni |
63,8 x 6,8 x 5,7 m (I-II serie)
64,4 x 6,8 x 5,8
m (III-IV serie)
|
Dislocamento |
1.456 t in emersione e 1.630 t in immersione (I-II serie)
1.476 t in emersione e 1.650 t in immersione (III serie)
1.650 t in emersione e 1.860 t in immersione (IV serie)
|
Propulsione
|
Tre motori diesel Grandi
Motori Trieste 210.16-NM da 3.650 CV totali,
uno elettrico
Magneti Marelli da 2,72 MW, un’elica a 7 pale
|
Velocità Massima
|
12 nodi in emersione, 20 nodi in immersione
|
Profondità Operativa Massima
|
300
m
|
Scafo |
Scafo singolo in acciaio HY 80 con rivestimento anecoico
(quest’ultimo solo in III e IV serie)
|
Armamento |
6 tubi lanciasiluri da 533 mm
(permettono di lanciare siluri Whitehead A-184)
|
Acustica |
I-II serie: Sonar Selenia IPD-70/S attivo a
scafo e passivo rimorchiabile,
sonar Selenia MD-100 passivo,
sonar Thomson-Sintra rimorchiabile a bassa frequenza pasivo
III-IV serie: Sonar integrato STN Atlas ISUS-9020
|
Elettronica
|
Radar di navigazione SMA BPS-704, sistema ESM Elettronica
BLD-727, sistema di direzionamento siluri SMA BSN-716(V)1 SACTIS (I-II
serie),
sistema di direzionamento siluri SACTIS avanzato
(III-IV serie) |
Equipaggio
Standard |
49 uomini, di cui 6 ufficiali (I-II serie)
50
uomini, di cui 7 ufficiali (III-IV serie)
|
I
serie, I
series:
Nazario
Sauro (S 518)
Carlo Fecia Di Cossato (S 519)
II serie, II
series:
Leonardo
Da Vinci (S 520)
Gugliemo Marconi (S 521)
III
serie, III
series:
Salvatore
Pelosi (S 522)
Giuliano
Prini (S 523)
IV serie, IV
series:
Primo
Longobardo (S 524)
Gianfranco Gazzana Priaroggia (S 525)

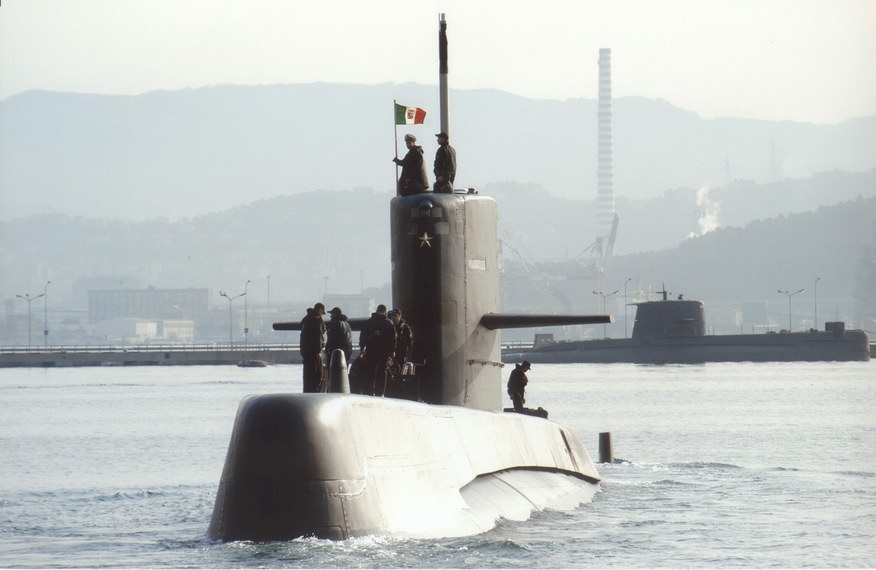

Le foto
dei SSK Classe Sauro
dal web |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
