| La costruzione dell'Isola |
| Si
prosegue In questa sequenza di foto la costruzione del grande albero, su di esso la maggior parte di antenne e radar e, come di consueto, l'Iron Shipwrights mette a disposizione una dima per la sua realizzazione. Infatti il foglio delle istruzioni dedicato all'isola, evidenzia proprio il profilo dell'albero con la corretta posizione delle mensole. |
||
 |
 |
 |
 |
 |
|
 |
 |
|
 |
|
 |
| Giunti
a questo punto, è fondamentale completare la base del modello,
oltre ad essere verniciata con mordente di colore mogano, si predispone
anche il supporto e perni di fissaggio. Questi quando sarà
finito il modello, lo bloccherà saldamente alla base. Tutto
ciò è molto importante, va considerato che il peso del
modello è notevole! E' in resina piena da 53 cm di lunghezza.
Per i il supporto questa volta non ho usato i soliti supporti in
metallo, ma ho preferito una sottile base di legno, quasi a scomparsa
sotto il modello. Questo per evitare di sollevare troppo in alto il
modello, e dare quel tanto che basta di spazio per l'elica quadripala e
timone! Nelle foto sotto potete vedere anche piccoli avanzamenti sull'isola, si aggiungono altre mensole due radar e le battagliole su vari ponti. Ovviamente c'è ancora tanto da fare e soprattutto non è fissata al ponte di volo! Questo sarà fatto solo alla fine e con il completamento al 90%. Anche il modello non è ancora fissato alla base, ma solo ancorato da due perni passanti tra scafo e base in legno. |
||
 |
 |
 |
 |
 |
|
| La costruzione degli ascensori | ||

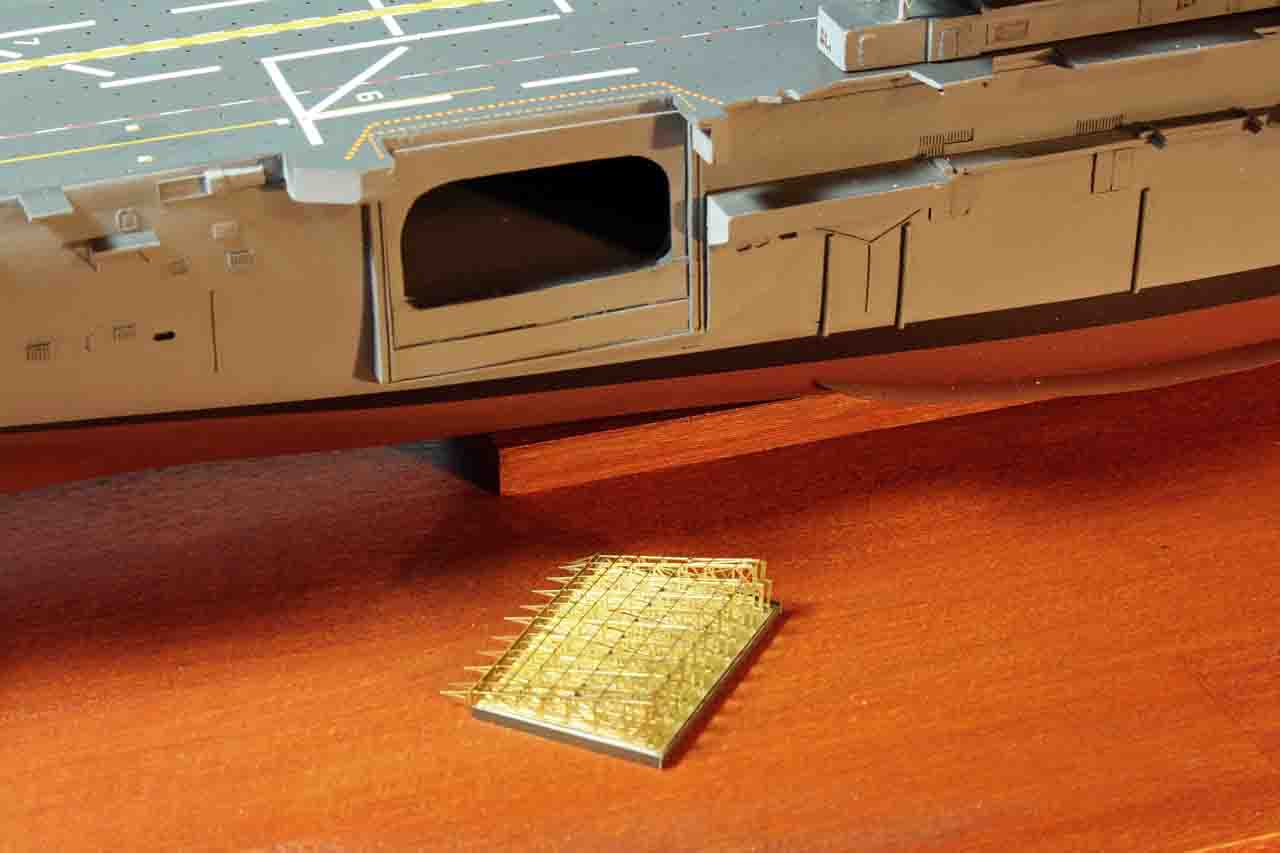

| Si
mette da parte, temporaneamente l'isola, inizio a preparare i due
ascensori. Direi complessi, con tante parti da applicare. Fondamentale
seguire le istruzioni e qualche foto, ma soprattutto va deciso ora che
posizione dovranno assumere i due ascensori, visto che il kit Iron ne
prevede tre posizioni!
Si proprio così: la prima in alto in corrispondenza del ponte di
volo, la seconda in basso in corrispondenza del ponte Hangar (foto 1) e
la terza in posizione chiusa (foto 2). In relazione a questo si
dovranno utilizzare delle parti ben precise tra quelle a disposizione. In ultimo va detto che le fotoincisioni si sono rivelate precise, dello spessore giusto e ben disegnate, il risultato finale penso che sia "d'effetto". Il dettaglio del telaio è veramente ben fatto! |
||
(foto 1)  |
Le tre schede di fotoincisione da usare |
(foto 2) |
 |
 |
 |
 |
|
 |
 |
La USS Iwo Jima (LPH 2) con l'elevatore in posizione verticale "chiuso"  |
 |
 |
 |
 |
| Elevatori
completati nella costruzione, sono stati realizzati nella versione
"aperta", in seguito deciderò se posizionarli entrambi sul
ponte, oppure uno su e l'altro giù. Deciso e fatto tutti e due su! Mi piace di più così.. colorati, applicate le altre decal e fissati. Applicate anche alcune reti ma ne mancano ancora. Si va avanti e credo che il prossimo step sarà quello di completare tutti i passaggi sospesi lungo il ponte. Come nave non è rimasto molto da fare, ma seguirà poi la realizzazione di tutti gli elicotteri e accessori vari da applicare sul ponte. |
|
|
 |
 |
 |
 |
 |
|
| Come accennato precedentemente, si inzia a completare tutti i passaggi sospesi intorno al ponte di volo. | ||
 |
|
 |
 |
 |
|

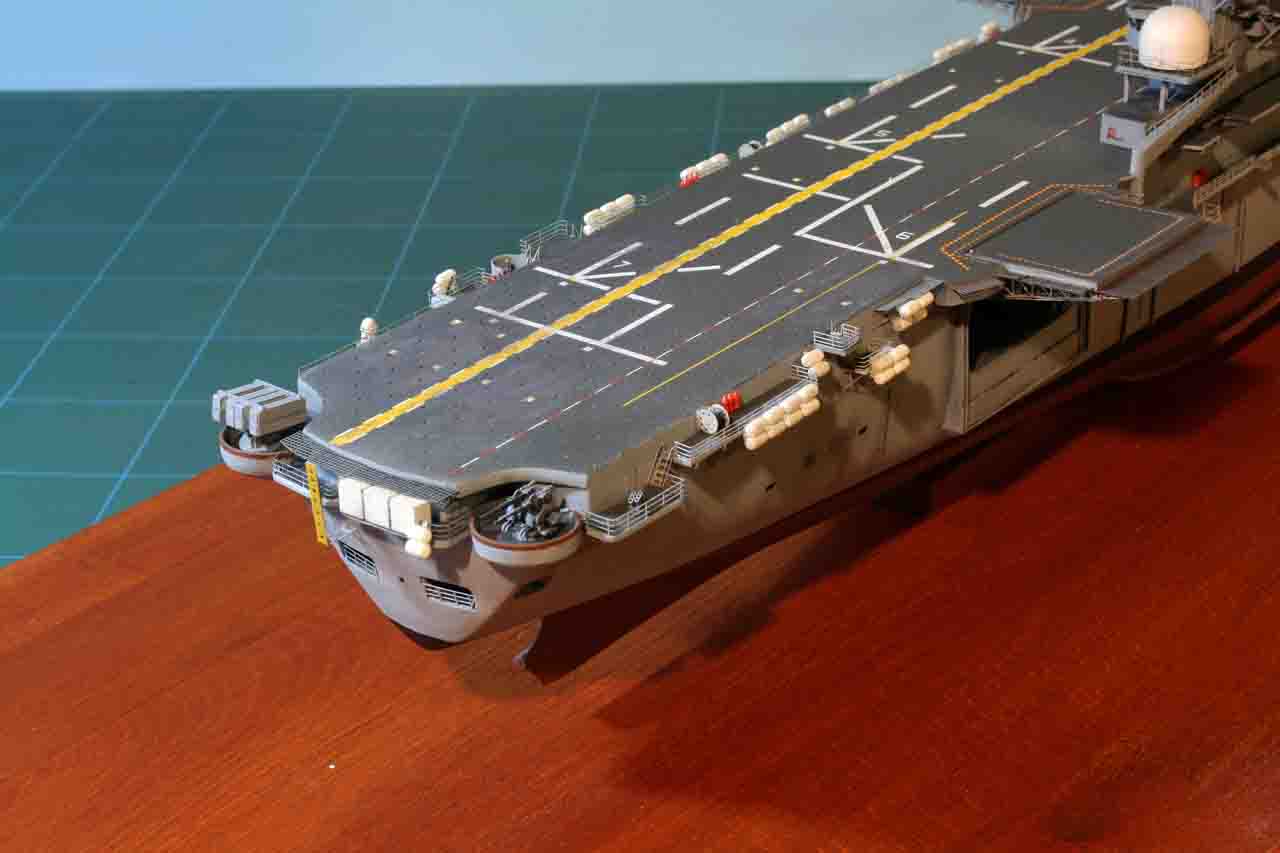

| Lato dritto quasi ultimato, mancano ancora dei dettagli, anche se questi non fanno parte del kit! Ho aggiunto avvolgitori degli idranti anti incendio, bombole di colore rosso appese a murata. Applicate anche le decal "postazioni di rifornimento laterale", ma mancano ancora le numerose antenne a stilo e altri piccoli particolari. Pian piano si va avanti a completare la nave. | ||
 |
 |
 |
 |
|
 |
| Nelle
foto sotto, vedete alcuni particolari set creati col sistema di stampa
3D, e sono disponibili su ordinazione credo, ma in tempi
abbastanza brevi, sul sito SHAPEWAYS. Si tratta di alcuni particolari dettagli che non sono disponibili nel kit ma molto evidenti sulla vera nave. Mi riferisco alle zattere di salvataggio autogonfiabili e ad una particolare antenna ... il TACAN! set 1) - 1/350 scale Life Raft Canisters for Aircraft Carriers Made by Model Monkey; set 2) - 1/350 scale TACAN Antenna. |
||
 |
|
 |
 |
 |
 |
| Life Raft Canisters | ||
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
 |
|
|
